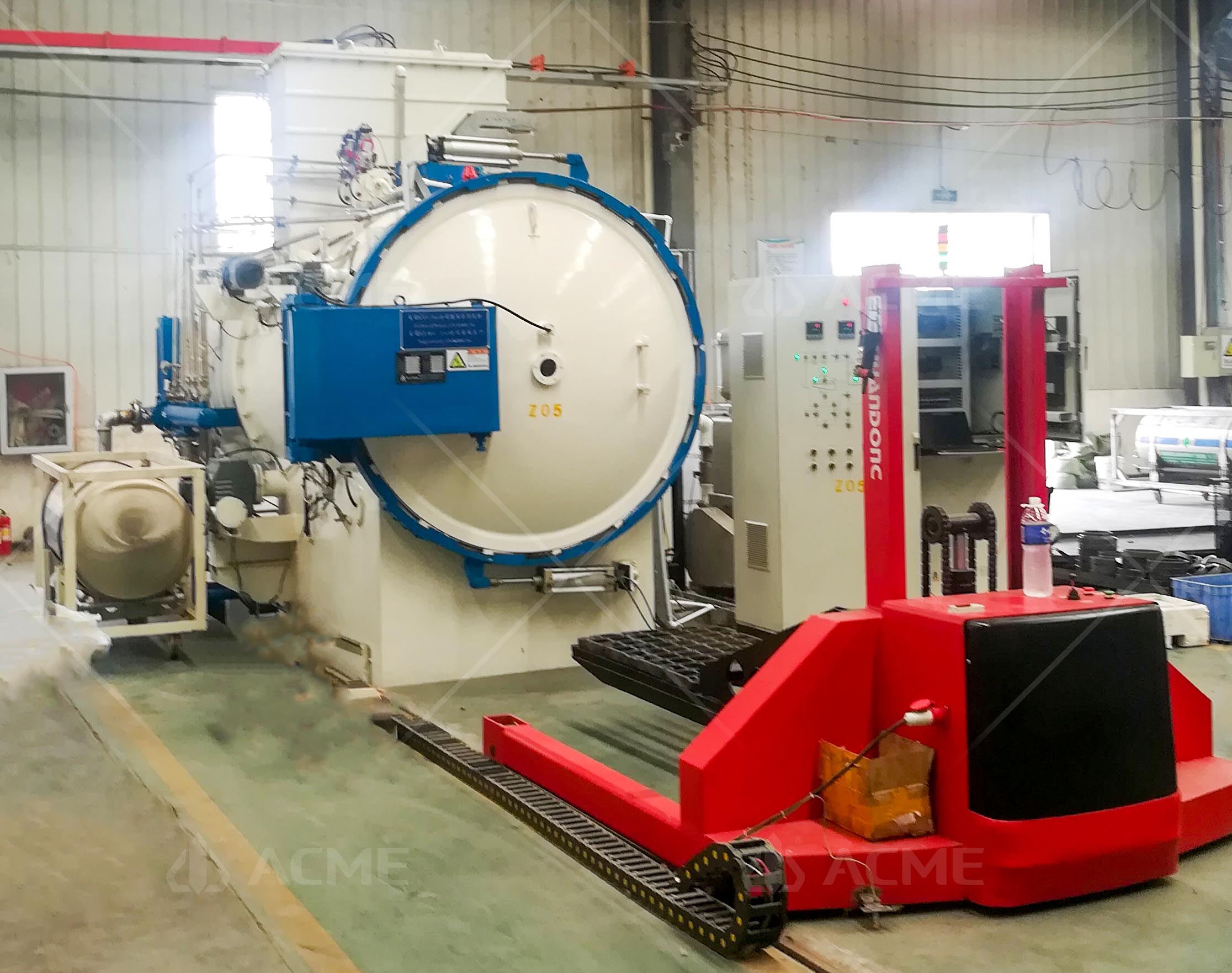

卧式双室真空渗碳炉
卧式双室真空渗碳炉
产品描述:
卧式双室真空渗碳炉主要用于20CrMnTi 、12Cr2Ni4A、12Cr2Ni3A等结构钢、高合金渗碳钢的渗碳及渗碳后的淬火,1Cr13等不锈钢的渗碳及渗碳后的淬火,工模具钢的淬火,以及齿轮类零件、轴套类零件、精密轴承、油泵油嘴机械件、精密机器零件等的淬火、退火等。
应用范围:
20CrMnTi 、12Cr2Ni4A、12Cr2Ni3A等结构钢、高合金渗碳钢、1Cr13等不锈钢、工模具钢、齿轮类零件、轴套类零件、精密轴承、油泵油嘴机械件、精密机器零件等

卧式双室真空渗碳炉技术特征

卧式双室结构,1个渗碳室和1个淬火室,淬火介质依据实际可选择;

鼠笼式石墨加热炉胆上均匀布置着渗碳介质注入喷嘴,确保气氛均匀;

专用真空渗碳工艺及渗碳参数的精确控制为工件提供了最佳的渗层碳浓度分布和最小的深层深度误差;

实现1050℃下高温渗碳,极大的缩短了渗碳周期;

淬火转移料车传递平稳,执行“慢-快-慢”运行节拍,转移时间短;

21世纪环保型设备,安全、低成本、高效、效率高;

采用脉冲气氛控制,对盲孔渗碳更具有优势。

卧式双室真空渗碳炉产品规格

参数\型号 VCQ-335D VCQ-446D VCQ-557D VCQ-669D VCQ-7711D VCQ-8812D VCQ-9915D
有效热区 W×H×L(mm) 300×300×500 400×400×600 500×500×700 600×600×900 700×700×1100 800×800×1200 900×900×1500
装载重量(Kg) 75 250 400 600 1000 1200 1500
加热功率(Kw) 55 75 90 150 270 360 480
最高温度(℃) 1150/1350 1150/1350 1150/1350 1150/1350 1150/1350 1150/1350 1150/1350
温度均匀性(℃) ±5 ±5 ±5 ±5 ±5 ±5 ±5
真空度(Pa) 4×10-1 4×10-1 4×10-1 4×10-1 4×10-1 4×10-1 4×10-1
压升率(Pa/h)
≤0.26 ≤0.26 ≤0.26 ≤0.26 ≤0.26 ≤0.26 ≤0.26
≤0.67 ≤0.67 ≤0.67 ≤0.67 ≤0.67 ≤0.67 ≤0.67
渗碳介质 C2H2+N2 C2H2+N2 C2H2+N2 C2H2+N2 C2H2+N2 C2H2+N2 C2H2+N2
渗碳压力(mbar) 5-20 5-20 5-20 5-20 5-20 5-20 5-20
控制方式 多级脉冲 多级脉冲 多级脉冲 多级脉冲 多级脉冲 多级脉冲 多级脉冲
移送时间(s) ≤15 ≤20 ≤25 ≤30 ≤35 ≤35 ≤40
淬火介质 油/气 油/气 油/气 油/气 油/气 油/气 油/气

以上参数可根据工艺要求进行调整,不作为验收依据,具体以技术方案和协议为准

卧式双室真空渗碳炉配置选择

炉型结构:双室卧式

淬火方式:真空油淬、真空气淬

真空泵组和真空计:进口、高品质国产

PLC:西门子、欧姆龙、三菱

控温仪表:岛电、欧陆、霍尼韦尔

热电偶:K型分度号、N型分度号、S型分度号

记录仪:有纸记录仪、无纸记录仪

人机界面:模拟屏、计算机触摸屏

电器元件:高品质国产、施耐德、西门子
