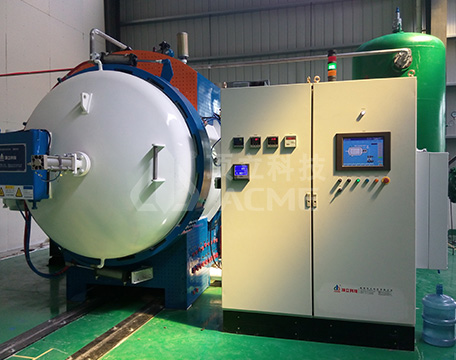

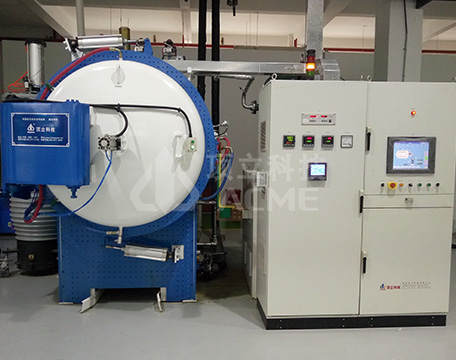

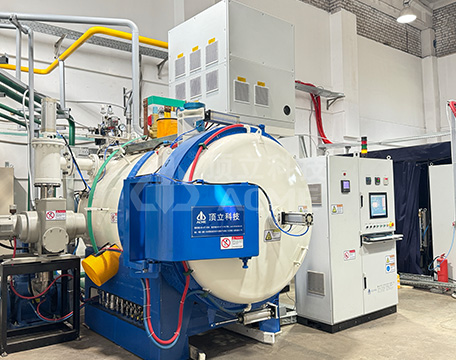

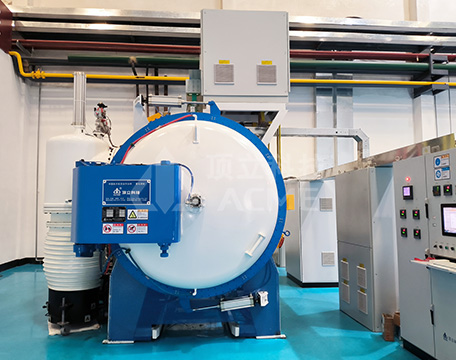

卧式单室真空高压气淬炉
卧式单室真空高压气淬炉
产品描述:
卧式单室真空高压气淬炉主要用于工具钢、模具钢、高速钢、超高强度钢等材料的真空气体淬火等,对装炉工件形状无特殊要求,气淬后零件变形小,冷却效果好。
应用范围:
工具钢、模具钢、高速钢、超高强度钢等材料

卧式单室真空高压气淬炉技术特征

炉体是卧式、单室、水平装料结构形式,开启炉门方式按用户需求设置;

炉胆经模块化设计,炉温均匀性、冷却均匀性皆好;

依据零件不同冷速要求,可悬着单一换热器及双级、甚至多级换热器炉胆冷却结构;

针对实际处理零件可选后吸风气淬循环系统、前吸风气淬循环系统;

采用双级换热器,换热面积较常规增大一倍。

卧式单室真空高压气淬炉产品规格

参数\型号 HVGQ-224S HVGQ-335S HVGQ-446S HVGQ-557S HVGQ-669S HVGQ-7711S HVGQ-8812S HVGQ-9915S
有效热区 W×H×L(mm) 200×200×400 300×300×500 400×400×600 500×500×700 600×600×900 700×700×1100 800×800×1200 900×900×1500
装载重量(Kg) 50 75 250 400 600 1000 1200 1500
加热功率(Kw) 36 48 75 90 150 270 360 480
最高温度(℃) 1150 1150 1150 1150 1150 1150 1150 1150
1350 1350 1350 1350 1350 1350 1350 1350
温度均匀性(℃) ±5 ±5 ±5 ±5 ±5 ±5 ±5 ±5
真空度(Pa) 4×10-1 4×10-1 4×10-1 4×10-1 4×10-1 4×10-1 4×10-1 4×10-1
4×10-3/6×10-4 4×10-3/6×10-4 4×10-3/6×10-4 4×10-3/6×10-4 4×10-3/6×10-4 4×10-3/6×10-4 4×10-3/6×10-4 4×10-3/6×10-4
压升率(Pa/h)
≤0.26 ≤0.26 ≤0.26 ≤0.26 ≤0.26 ≤0.26 ≤0.26 ≤0.26
≤0.67 ≤0.67 ≤0.67 ≤0.67 ≤0.67 ≤0.67 ≤0.67 ≤0.67
气淬压力(bar) 6/10/15/
20/40/60
6/10/15/
20/40/60
6/10/15/
20/40/60
6/10/15/
20/40/60
6/10/15/
20/40/60
6/10/15/
20/40/60
6/10/15/
20/40/60
6/10/15/
20/40/60
冷却气体(99.995%) N2/Ar/He N2/Ar/He N2/Ar/He N2/Ar/He N2/Ar/He N2/Ar/He N2/Ar/He N2/Ar/He

以上参数可根据工艺要求进行调整,不作为验收依据,具体以技术方案和协议为准。

卧式单室真空高压气淬炉配置选择

炉门开启方式:回转式、平开式、垂直升降式

气淬方式:圆周360度喷嘴射流冷却/炉体外置换热器循环冷却/气流上下垂直交替和左右交替冷却

炉胆:石墨加热元件与石墨毡复合屏合成结构/钼加热元件与全金属隔热屏合成结构

真空泵组和真空计:进口、高品质国产

真空度:高真空、中真空


PLC:西门子、欧姆龙、三菱

控温仪表:岛电、欧陆、霍尼韦尔

热电偶:K型分度号、N型分度号、S型分度号

记录仪:有纸记录仪、无纸记录仪

人机界面:模拟屏、计算机触摸屏

电器元件:高品质国产、施耐德、西门子
