一、行业背景：高功率芯片催生金刚石铜复合材料需求

随着AI训练芯片、大功率IGBT、超算器件功率密度持续提升，传统铜、铝散热材料已经触及导热性能上限。芯片在高负荷运行下产生大量热量，如果无法快速导出，会出现结温超标、器件性能衰减，甚至缩短芯片使用寿命。

金刚石铜复合材料由金刚石颗粒作为增强相、铜作为金属基体，结合了金刚石超高导热特性与铜良好的塑性、可加工性能。材料热导率可以达到500~800W/(m・K)，同时热膨胀系数可通过调整金刚石体积分数进行调控，和半导体硅基底匹配度更高，能够大幅降低芯片封装界面热应力，是高端芯片热沉、功率器件散热基板的优选材料。

但金刚石铜属于典型难复合体系。金刚石和铜之间天然润湿性很差，常规无压烧结、普通粉末冶金工艺很难实现致密化，坯体内部会残留大量微孔，金刚石与铜界面结合松散，界面热阻急剧上升，成品导热性能达不到设计指标。同时，高温制备环境下，铜极易氧化，金刚石在高温有氧条件下还会发生石墨化转变，直接破坏材料导热能力。想要稳定制备高性能金刚石铜，需要一套可以同步控制真空、温度、压力的工艺装备，真空热压炉也就成为该材料制备的核心热工装备。

二、金刚石铜复合材料的制备难点

很多研发机构在实验室小试样阶段可以做出性能良好的金刚石铜样品，一旦放大到量产尺寸，良率和性能一致性就明显下滑，根源在于材料本身的几大工艺瓶颈。

首先是界面润湿难题。液态或固态铜很难自发浸润金刚石颗粒表面，烧结之后两相界面容易形成微观缝隙，热量传递受阻，界面热阻居高不下。行业一般会对金刚石微粉做表面金属化涂层处理，在金刚石表面镀钛、铬、钨等金属层，改善界面结合能力，但即便完成粉体改性，依然需要外部压力推动基体包裹金刚石颗粒。

其次是高温下材料易劣化。烧结区间通常在850~1050℃，在有氧环境中，铜快速氧化形成氧化层；而金刚石在高温下，若保护不足，表层会转化为石墨相，石墨导热能力远低于金刚石，直接拉低整体材料性能。

第三是致密化平衡控制。压力不足，铜基体无法充分填充颗粒间隙，内部气孔多；压力过大，金刚石硬颗粒容易被压碎，粉体粒度结构被破坏，材料性能反而下降。温度控制同样存在矛盾：温度偏低，铜基体塑性不足，原子扩散缓慢；温度过高，铜基体容易出现熔融流失，造成组分比例失衡。

这些多重约束条件，决定了普通烧结炉无法胜任金刚石铜的制备，必须依靠真空热压工艺实现温压协同调控。

三、真空热压制备金刚石铜的工艺原理

真空热压烧结，是在高真空密闭炉膛内，对预压成型的金刚石铜混合坯体同步施加高温与轴向压力，实现材料致密化的粉末冶金工艺。

将金刚石微粉、铜粉以及表面改性助剂均匀混合，装填到石墨模具内部，整体送入真空热压炉腔体。设备启动真空机组，抽出炉膛内空气与坯体孔隙内的残留气体，营造低氧高真空环境，抑制铜氧化和金刚石石墨化。

随后按照预设工艺曲线升温，坯体温度升至设定烧结区间，铜基体发生软化，原子扩散活性增强。与此同时，加压系统输出稳定轴向压力，借助机械作用力推动软化铜基体发生塑性流动，填充金刚石颗粒之间的微小空隙，迫使铜与金刚石改性界面紧密贴合，促进界面原子相互扩散，形成牢固的结合界面。整个过程以固态扩散为主，不会造成基体大量熔化流失。

保温阶段完成后，保持一定压力同步降温，降低坯体冷却过程的形变与开裂风险。最终得到高致密度、低界面热阻的金刚石铜复合材料坯料，后续经过切割、研磨、金属化处理，加工成芯片热沉与散热基板。

对比熔体浸渗、放电等离子烧结等其他工艺路线，真空热压的优势在于坯体组织均匀，大尺寸工件成型能力更强，工艺可复现性好，更适合新材料企业从小试样研发逐步过渡到小批量量产。当然该工艺生产周期较长，模具消耗较大，更聚焦于高端高附加值散热构件。

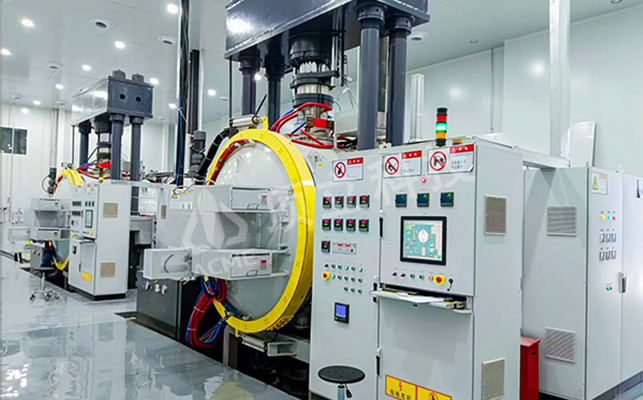

四、真空热压炉核心系统对材料品质的保障

适配金刚石铜制备的真空热压炉，由真空系统、加热温场系统、伺服加压系统、智能工艺控制系统协同构成，每一个模块都会直接影响最终材料导热性能。

高真空系统是基础保障。密封腔体搭配多级真空机组，维持炉膛高真空环境，降低氧分压，消除高温氧化风险，同时排出粉体间隙包裹的气体，减少成品内部气孔缺陷。真空稳定性是关键，如果长时间保温阶段出现缓慢漏气，氧含量上升，会直接造成界面污染，热导率明显下降。

全域均匀温场系统决定批次一致性。金刚石铜工件大多为平板结构，炉膛温差过大，局部温度偏高区域金刚石容易石墨化，低温区域基体扩散不足，同一块坯体不同位置性能差异大。专业真空热压炉通过加热体结构仿真优化，保证有效工作区间内温度均匀稳定，精准匹配金刚石铜窄窗口烧结温度区间。

高精度伺服加压系统是致密化的核心。设备可设置分段压力曲线，低温预压阶段缓慢排气，高温烧结阶段稳压保压，冷却阶段维持低压力防止翘曲。压力输出平稳均匀，既推动铜基体充分流动浸润，又避免金刚石颗粒受压破碎。压力的同步跟随性至关重要，升温、保温、降温全过程温度与压力联动，减少坯体内部应力。

智能工艺控制系统负责工艺固化。针对不同金刚石粒径、体积分数、表面涂层体系，可保存独立工艺曲线，精确控制升温速率、保温时长、压力梯度、降温速率，降低对操作人员经验依赖，保障不同批次材料性能稳定，方便企业进行工艺迭代与产品验证。

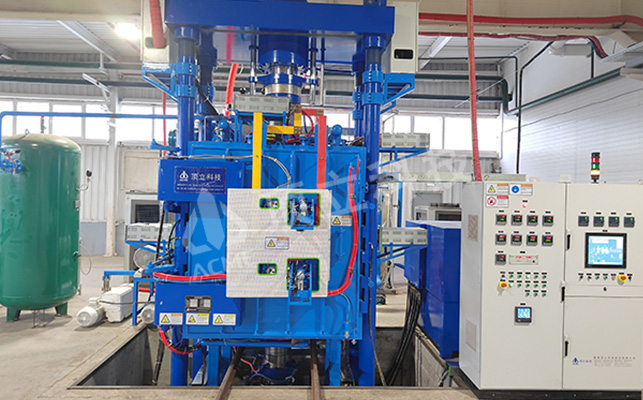

顶立科技真空热压炉针对金属基复合材料场景进行专项优化，稳定支持金刚石铜这类高导热复合材料的研发与小批量制备，设备温压协同控制能力强，适配多种粉体配方的工艺调试，为高导热热沉国产化提供装备支撑。

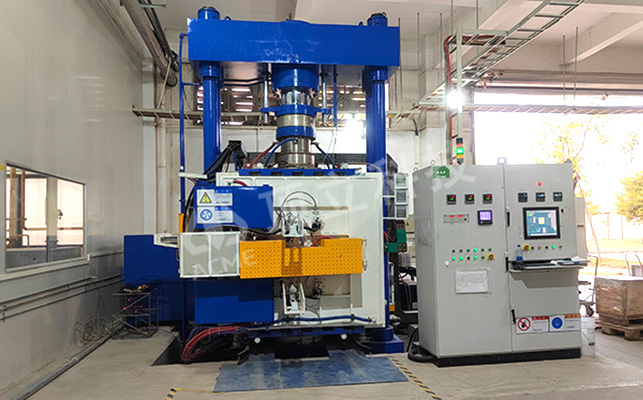

五、典型应用场景与工艺选型思路

金刚石铜制备的热沉构件，主要应用在AI服务器GPU封装基板、大功率IGBT模块、激光器件、航空航天大功率电子器件等领域。这类应用场景共同特点：热流密度高，对材料热导率、尺寸稳定性、高低温循环可靠性要求严苛，是传统纯铜热沉无法覆盖的高端市场。

企业在选型真空热压炉时，不能只关注设备最高温度和极限压力两个指标。首先重点考察工作区间的温场均匀性，其次评估加压系统的压力平稳度、平面加压均匀性，同时验证设备长期保温状态下真空保压能力。此外，石墨模具配套、工艺数据采集、曲线存储功能，对于新材料研发迭代也非常关键。

需要客观认识工艺适用边界。真空热压更适合中高端、小批量高性能金刚石铜热沉生产，大批量、低成本普通散热件一般优先选择其他工艺。多种制备工艺之间属于互补关系，而非简单替代。

六、产业价值与发展展望

AI算力、第三代半导体产业持续扩容，推动电子热管理材料不断升级，国产金刚石铜复合材料正在快速从实验室走向产业化验证和小批量供货。制约行业规模化落地的核心因素，除粉体表面改性技术之外，高性能热工装备也是重要一环。

真空热压炉凭借温压同步协同的核心能力，解决金刚石铜润湿差、易氧化、难致密化的痛点，支撑国内企业持续优化材料配方、提升成品良率，推动高导热金属基复合材料国产化进程。未来随着装备控制精度持续提升、工艺数据库不断完善，真空热压技术将进一步助力金刚石铜散热构件降本增效，在高端电子散热赛道发挥更大价值。

AI辅助创作声明：本文在写作过程中使用了人工智能（AI）技术进行辅助生成，最终内容由作者修订并发布。
