一、真空扩散焊基本原理

真空扩散焊区别于熔焊、真空钎焊，属于固相焊接，焊接全程母材不熔化、不添加钎料。将经过精密研磨清洗的工件叠合压紧置于高真空炉腔内部，加热至母材熔点的50%~80%，在持续压力作用下，工件表面微观凸起发生塑性变形，界面紧密贴合；经长时间保温，接触面两侧原子越过界面相互迁移、扩散、再结晶，界面孔洞逐步闭合，最终形成连续、无明显焊缝的冶金结合层。

整个连接过程分为三个阶段：

1. 表面塑性贴合阶段：压力使微观凸起压塌，有效接触面积持续提升；

2. 原子互扩散阶段：高温激活原子，跨界面扩散，形成初步结合；

3. 界面均质化阶段：孔洞消失、晶粒跨界面生长，接头组织趋于和母材一体化。

核心工艺四大要素：真空度、焊接温度、压力、保温时间，同时工件表面粗糙度、平面度、洁净度是决定焊合率的前置条件。常规真空扩散焊真空度优于1×10⁻³Pa，避免高温氧化污染界面。

二、真空扩散焊炉核心结构与设备特点

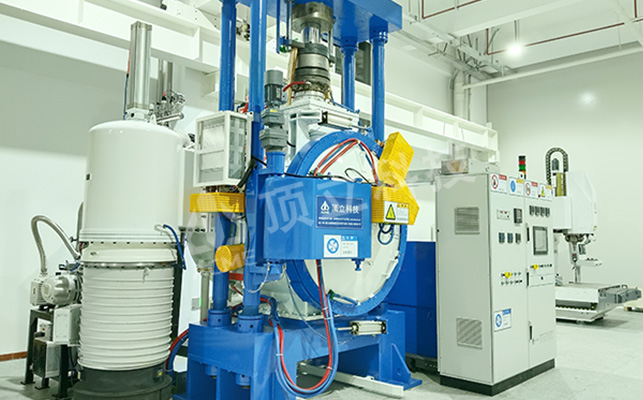

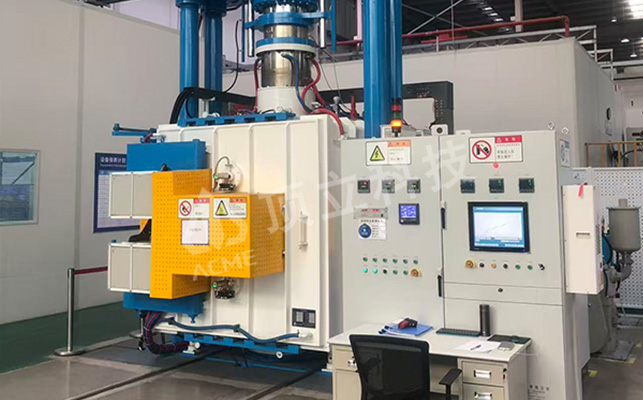

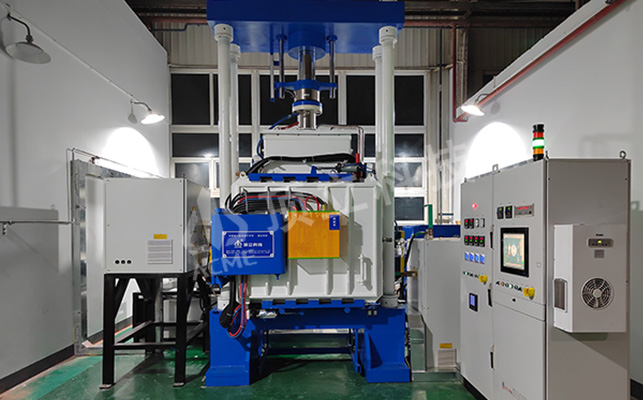

一套标准化真空扩散焊炉主要包含：真空系统、加热保温体、加压执行机构、测温与控制系统、冷却气路、炉体工装。按照加压形式分为单向机械加压扩散焊炉、气体等静压扩散焊炉两大路线。

1. 单向机械加压型：液压压头单向施压，压力控制精度高，适合中大型板件、钛合金构件、热沉基板，是当前半导体散热件主流机型；

2. 气体等压扩散焊炉：氩气均匀施压，工件各个方向受力一致，适合复杂异形件、薄壁蜂窝结构，构件变形更加均匀。

设备技术优势：

• 炉温均匀性高，温场稳定，批量件工艺一致性好；

• 压力闭环可控，可设置限位保护，精准控制工件压下量，防止微通道坍塌；

• 真空+气淬一体化，焊后可快速控速冷却，减少残余应力；

• 支持非标定制温区尺寸、最高温度、压力量程，兼顾实验室小试与量产线使用；

• 可配套工艺开发，针对铜、钛、高温合金、金属-陶瓷异种连接提供成熟工艺包。

三、重点产业化应用场景

3.1 半导体与AI算力散热（增量赛道）

随着大算力服务器、碳化硅功率器件热流密度持续提升，传统钎焊液冷板界面热阻问题逐步凸显，真空扩散焊成为金刚石铜热沉、氮化铝AlN复合基板、多层微通道液冷板的优选工艺。

多层铜微通道板、金刚石铜散热构件通过扩散焊一体成型，无钎料层，界面热阻显著降低，氦气密性稳定，多次热循环不易脱层。同时可实现铜与氮化铝陶瓷、氧化铝陶瓷异种连接，兼顾绝缘与高导热需求，广泛用于GPU热沉、IGBT模块散热基座、半导体设备匀气盘、真空载具等精密组件。

3.2 新能源：PCHE印刷电路板式换热器、燃料电池

PCHE换热器由几十至数百层蚀刻微流道薄板叠焊而成，流道微小、层数多，熔焊无法成型，钎焊易堵塞流道。真空扩散焊可以一次性完成多层板片冶金结合，流道成型完整，承压能力强、耐高低温、耐腐蚀，广泛用于超临界二氧化碳发电、氢能、LNG、储能换热系统。

同时应用于燃料电池金属双极板一体化焊接，实现流道密封、低接触电阻。

3.3 航空航天领域经典应用

钛合金TC4、高温合金、难熔金属（钨、钼）薄壁承力件、SPF/DB超塑成形扩散焊构件、蜂窝夹层板、空心风扇叶片、卫星热控散热器、导弹气密阀组。这类构件要求减重、高强度、高气密、耐交变载荷，扩散焊接头强度接近母材，变形极小，是航空精密结构件不可替代的工艺方案。

3.4 其他特种领域

• 军工与电真空器件：微波管、气密传感器、金属-陶瓷封接组件；

• 核能装备：耐高温耐腐蚀堆内构件、密封管材；

• 模具刀具行业：随形冷却叠层模具、硬质合金复合刀具；

• 新材料研发：碳碳复合材料、金属基复合材料、陶瓷-金属异质试样的连接验证。

适配主流材料组合：

• 同种材料：纯铜、无氧铜、钛合金、316L不锈钢、高温合金、钼钨难熔金属；

• 异种材料：铜-不锈钢、铜-铝、钛-钢、金属与氮化铝/氧化铝陶瓷，部分难匹配热膨胀材料可搭配薄层中间层实现高质量扩散连接。

四、扩散焊常见缺陷与工艺控制要点

1. 界面未焊合、孔洞：多由表面抛光不足、油污氧化残留、压力偏低、保温时间不足造成；对策：严格表面研磨、超声清洗、真空除气，优化温压匹配；

2. 微通道压塌、过度变形：高温下材料软化，压力过大或无位移限位；对策：设备增加压下量限位、采用工装支撑、分段升压；

3. 异种接头残余应力开裂：金属与陶瓷热膨胀系数差异大；对策：采用梯度中间层、缓慢升降温，控制冷却速率；

4. 晶粒过度长大，力学下降：温度过高、保温时间过长；在满足焊合率前提下，优先优化工艺窗口，避免过热。

五、行业发展趋势

高算力芯片热管理、超临界换热装备的爆发，持续拉动扩散焊装备需求。设备端朝着更高压力、更大有效温区、全自动工艺配方库、精准位移闭环控制方向迭代；工艺端重点攻关金刚石铜、AlN陶瓷等异种导热材料低应力扩散连接方案。

在高端精密制造国产化进程中，真空扩散焊炉逐步替代进口设备，形成设备+工艺一体化交付模式，帮助客户解决多层微通道、高可靠散热件、航空精密构件的卡脖子连接难题。

结语

真空扩散焊不是通用焊接设备，而是面向"高可靠、低变形、纯净界面、异种材料"场景的精密特种热工装备。在AI散热、半导体、新能源、航空航天等高端制造赛道，它是实现一体化微流道、高性能热沉、高压换热器芯体制造的关键工艺载体，随着高端装备国产化提速，市场应用空间持续拓宽。
