引言

在半导体光刻、深紫外激光光学、高端光通讯领域，合成石英玻璃是不可或缺的基础材料。和普通熔融石英相比，合成石英通过气相沉积法制备，具备羟基含量低、紫外透过率高、折射率均匀性好等优势，是光刻掩模基板、激光窗口、半导体高纯构件的首选基材。

但合成石英的制备难度并不低。VAD、OVD等气相沉积法生成的是疏松多孔的沉积坯，需要经过后处理才能成为致密、均质、可加工的石英锭坯。后处理环节做得不到位，石英坯料内部很容易残留微气泡、光学条纹、成分不均、残余应力等缺陷。这些缺陷会直接拉低材料透光性能，诱发激光损伤、成像失真，严重时整块坯料报废。

石英槽沉炉，正是针对合成石英均质成型需求开发的专用热工装备。它把脱羟除气、高温均化成型、多级梯度退火整合在一台设备里闭环完成，从工艺层面解决气泡和条纹这两大核心缺陷。本文从工艺机理、设备结构、应用价值、选型要点几个维度展开，讲清楚石英槽沉炉为什么是高端石英坯料制备的关键装备。

一、合成石英的两大"宿敌"：气泡与条纹

要理解槽沉炉的价值，先得弄明白气泡和条纹是怎么来的。

1.气泡缺陷的成因

气相沉积过程生成的是疏松多孔的石英砣，材料内部包裹着大量游离气体和水汽。在后处理加热成型过程中，如果升温速率过快、真空度不足、保温时间不够，这些气体来不及从熔体内部逸出，就会被凝固的石英基体包裹，形成内部气泡。

气泡对石英性能的影响很直接。在光学检测下，气泡是明显的散射点，会降低透光率、引发激光局部烧蚀；在半导体构件里，表面气泡在高温刻蚀、清洗工序中容易破裂，脱落的石英颗粒会污染芯片，造成器件报废。气泡等级是石英材料分档的关键指标，高端光刻级石英对气泡数量几乎是零容忍。

2.条纹缺陷的成因

条纹又叫带状条纹，是石英内部折射率分布不均形成的可见纹理。它的来源比较复杂，主要是成型阶段温场不均、熔体流动差异导致的成分和应力微区波动。加热时如果坯料不同位置温度不一致，软化程度不同，熔体流动快慢不一，就会在固化后形成明暗相间的条纹带。

条纹的危害体现在光学均匀性上。对光刻掩模基板来说，条纹会造成曝光图案畸变，直接影响光刻线宽和套刻精度；对光学窗口来说，条纹导致波前畸变、成像模糊。条纹控制和气泡一样，是决定石英能否进入高端应用的关键指标。

二、石英槽沉炉的工艺原理：三步走，逐个击破

石英槽沉炉把整套后处理流程划分为三个阶段，每段对应解决一类问题，最终得到均质、低缺陷的石英坯料。

第一步：脱羟除气

合成石英砣送入炉内后，先进入中温真空保温阶段。在高真空环境下，石英内部的羟基、吸附水汽、游离气体在长时间保温过程中缓慢析出，被真空系统带走。

这一步很关键。羟基是紫外波段石英透光衰减的主要诱因，光刻、深紫外光学用石英对羟基含量有严苛上限。如果不做充分脱羟，后续即便成型的坯料再均匀，紫外透过率也达不到高端要求。同时，把内部包裹气体提前排出，也能为下一步减少气泡打下基础。

第二步：高温重力均化成型

脱羟完成后，炉膛升温至石英软化温度区间。石英锭开始软化，在高纯石墨模具内依靠自身重力缓慢流动、摊开，逐步成型为大平板坯料。这个过程全程维持高真空，熔体内部残留的微小气泡持续上浮、逸出，从源头减少气泡残留。

部分机型搭载旋转载台。在旋转离心力辅助下，熔体在模具内铺展得更均匀，能有效改善坯料厚度均匀性，抑制带状条纹和局部厚薄差。对于大尺寸、高均匀性要求的光学石英基板，旋转式槽沉方案优势明显。

第三步：多级梯度退火

成型完成的石英坯料温度还很高，内部积累了成型过程产生的热应力。此时不能直接快速冷却，必须进入长时多级梯度退火阶段，以极缓慢的速率逐级降温，逐步释放热应力。

退火的意义在于两点：一是控制应力双折射，避免坯料在后续切割、研磨加工时自发开裂；二是稳定折射率分布，让光学性能更均匀。槽沉工艺周期普遍很长，整个退火过程对温度稳定性要求极高，普通真空炉很难保证这么长周期内的连续复现性，这正是专用槽沉炉的价值所在。

三、石英槽沉炉的核心结构与关键技术

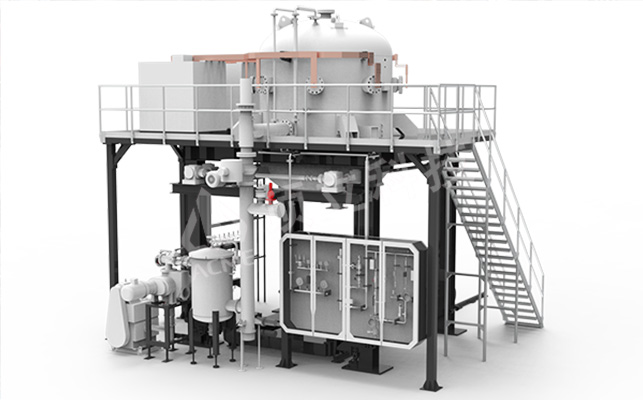

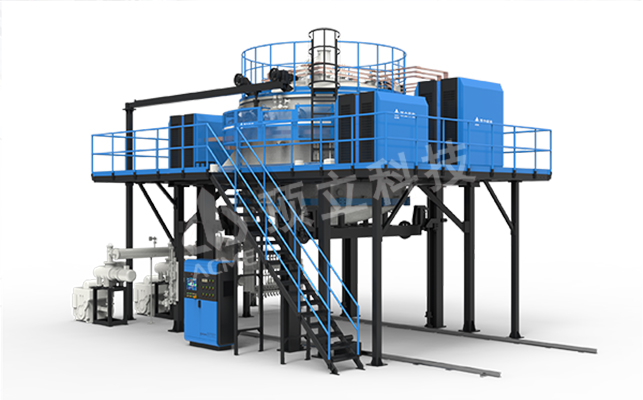

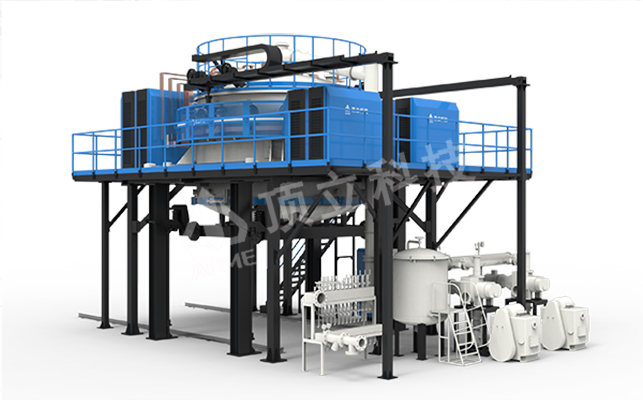

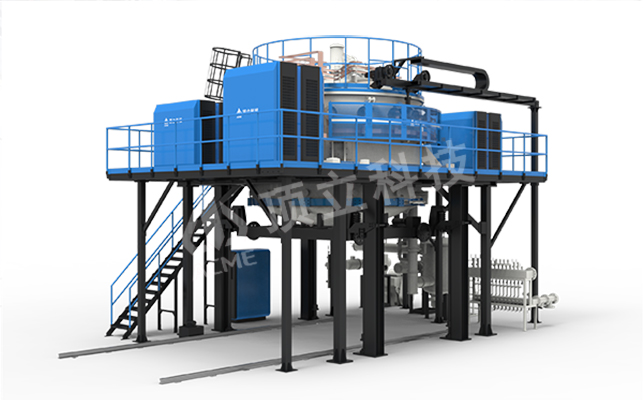

一台标准的石英槽沉炉，主要由立式炉体、高纯热场系统、真空机组、气氛气路、温控系统、载台与模具、自动化控制系统组成。其中几个部分对消除气泡和条纹起着决定性作用。

1.高纯热场系统：条纹控制的根基

热场系统是槽沉炉最核心的部件。石英槽沉普遍采用高纯石墨加热与保温组件，目的是避免金属杂质挥发污染石英坯料。热场设计为多温区独立控温结构，有效热区温差严格控制，保证石英坯料各处软化速率一致。

温场不均带来的后果很直接：局部温度高，熔体流动快，坯料该处偏薄、条纹密集；局部温度低，软化不足，成型不完整。多区独立控温就是为了让整块坯料同步软化、同步流动，从根源上抑制条纹。面向超高洁净场景，也有厂家采用钼隔热屏金属热场，碳污染风险更低，但设备造价和运维成本显著提升。

2.真空与气氛系统：除泡脱羟的保障

真空系统决定除泡和脱羟效果。设备配置多级真空机组，支持长时间高真空维持；同时可切换氩气等惰性气氛，在特定工艺段调控炉内气体分压，抑制石英表面挥发。

炉膛密封和管路洁净度有严格要求。任何微小泄漏带入水汽，都会导致羟基反弹、气泡增多，前功尽弃。所以槽沉炉的检漏、密封设计、真空泵组配置，都是决定成品等级的重要硬件支撑。

3.载台与模具系统：成型质量的载体

载台和模具是槽沉成型的配套核心。模具的材质、表面涂层、平面度，直接影响坯料底面质量。大尺寸坯料槽沉时，模具承受载荷大、高温蠕变风险高，需要专门的结构补强。

模具表面涂层也很关键，它决定坯料脱模是否顺利、是否会引入污染。好的工装设计能显著减少坯料表面缺陷和脱模损伤。旋转式载台方案，多用于对均匀性要求严苛的大板面光学石英基板生产。

4.控制系统：长周期工艺的稳定器

槽沉工艺周期长、工序多，需要强大的控制系统支撑。设备支持上百段升温、保温、降压、充气、缓冷逻辑的可编程存储，工艺参数全程记录可追溯。对半导体材料企业来说，这套追溯能力既保证批量生产一致性，也满足质量管理体系要求。

四、石英槽沉炉的主要应用场景

石英槽沉炉的应用集中在几个对材料等级要求最高的领域。

1.光刻光学基板

掩模版用合成石英基板、深紫外光学窗口、激光谐振腔石英元件，对气泡、条纹、双折射、紫外透过率要求最高，是槽沉炉最主流的高端市场。这类产品等级高、附加值大，对设备温场和真空能力的要求也最苛刻。

2.半导体高纯石英构件坯料

晶圆承载石英砣、刻蚀环、扩散炉石英件基材，要求极低金属杂质含量。槽沉炉采用高纯石墨或钼隔热热场，从源头控制金属杂质析出，避免芯片制造过程中的颗粒污染。

3.大尺寸光学毛坯

航天光学、红外紫外探测设备的大口径均质石英坯，通过槽沉工艺成型后再精加工。大尺寸对温场均匀性、旋转摊料能力提出更高要求。

4.特种激光石英材料

高功率紫外、飞秒激光传输用石英坯料，需要严格控制羟基与气泡，提升激光损伤阈值。

五、生产中常见工艺痛点与设备解决思路

在实际生产中，石英槽沉最容易遇到的问题集中在几类：气泡超标、条纹与厚薄不均、出炉开裂、杂质污染。这些缺陷很多时候不是原料本身的问题，而是设备性能不足以支撑合格工艺。

气泡超标，大多是真空系统稳定性不足、保温时间不足、升温速率过快，气泡来不及逸出就被包裹。稳定的高真空长时保压、合理的分段升温脱气曲线，是解决气泡的基础。

条纹与厚薄不均，根源在于温场梯度不合理、摊料过程受力不均。多区独立控温搭配旋转载台的组合方案，可以明显改善流动均匀性、弱化条纹。

坯料出炉开裂，绝大多数是退火曲线不合理、降温速率过快，热应力无法缓慢释放。槽沉炉的核心能力之一，就是具备极低速梯度冷却能力，把应力控制在指标范围内。

杂质污染，则来自热场、工装、密封件挥发物。高纯石墨热场、防污染涂层、洁净气路设计，能从源头降低金属杂质析出。

六、石英槽沉炉选型要点

选槽沉炉不能只看最高温度，要结合产品定位综合评估。

第一，确认有效热区尺寸，匹配目标坯料幅面，预留合理余量；大尺寸基板优先考虑带旋转载台机型。

第二，优先核查温场均匀性指标。光学级石英建议热区温差严格控制，这是条纹控制的前提。

第三，区分真空指标。脱羟除泡工艺对极限真空、长时间真空保持能力要求高，不能只看峰值参数。

第四，根据产品等级选择热场。普通光学级选用高纯石墨热场，超洁净半导体级可选金属钼隔热屏方案。

第五，关注工艺软件能力。能否支持上百段长周期退火曲线、数据存储追溯，直接影响量产品质管控。

第六，重视配套工装工艺能力。槽沉成败和模具、涂层、工艺曲线强相关，优先选择同时具备设备制造和石英槽沉工艺开发能力的供应商，支持试样试制，降低试错成本。

七、行业发展趋势

随着半导体光刻、紫外激光产业自主化推进，大尺寸、高等级合成石英玻璃需求持续增长。过去大尺寸光学石英坯料槽沉装备较多依赖进口，设备交付周期长、工艺调试受限。国产热工装备厂商在热场、真空、长周期退火控制技术上的积累，推动了石英槽沉炉国产化进程不断提速。

未来装备发展方向，向着更大成型幅面、更高洁净度、智能化工艺闭环、低运维消耗演进。随着光伏N型电池、高端光通信对石英耗材品质要求的提升，槽沉炉的市场空间也在持续扩展，为国产高纯石英材料产业化提供装备支撑。

结语

石英槽沉炉不是简单的高温加热炉，而是合成石英玻璃从疏松砣到均质坯料的关键枢纽装备。稳定均匀的热场、可靠的高真空系统、精密可控的长周期退火能力，共同决定最终石英产品光学等级。气泡和条纹这两大缺陷，通过真空排气、重力均化、梯度退火的一体化工艺，从源头得到控制。

对于光学、半导体石英制造企业，选好适配的槽沉装备，配套成熟的脱羟、成型、退火工艺，是提升良品率、稳定产品品质的核心一环。在国产高端合成石英加速自主化的当下，石英槽沉炉正在成为这条产业链上不可或缺的装备支撑。
